高壓流體技術領域
的全方位解決方案
型號 |
增壓比 |
最小氣體 入口壓力PA(bar) |
最大氣體 入口壓力PA(bar) |
最大允許 出口壓力PB(bar) |
氣體出口 壓力計算公式PB |
氣體進出口尺寸 |
最大流量L/min @PL=6bar |
DTD10 | 10:1 | 2.5 bar | 80 bar | 80 bar | 10 PL+ PA | ZG1/2 |
372@PA =6 |
DTD15 |
15:1 |
7.5 bar |
120 bar |
120 bar |
15 PL+ PA |
ZG1/4 |
240@PA =20 |
DTD25 |
25:1 |
10 bar |
200 bar |
200 bar |
25 PL+ PA |
ZG1/4 |
154@PA =20 |
DTD40 |
40:1 |
15 bar |
320 bar |
320 bar |
40 PL+ PA |
ZG1/4 |
115@PA =20 |
DTD60 |
60:1 |
25 bar |
480 bar |
480 bar |
60 PL+ PA |
ZG1/4 |
92@PA =40 |
DTD100 |
100:1 |
35 bar |
800 bar |
800 bar |
100PL+ PA |
ZG1/4 |
74@PA =40 |
PL =驅動氣壓 PA=輸入氣壓 PB=輸出氣壓

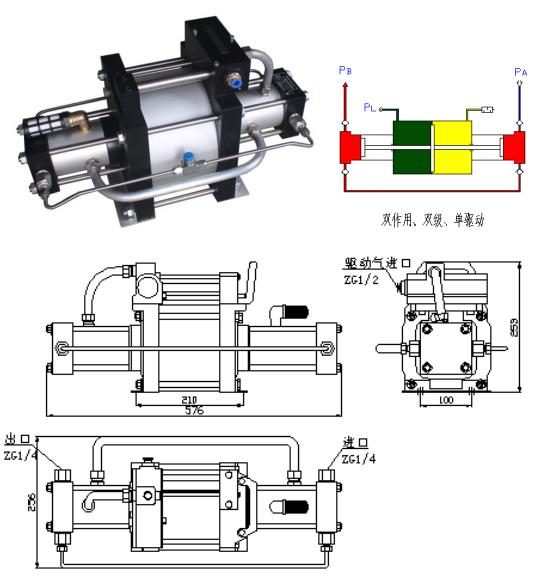

驅動活塞直徑為160mm,泵頭均帶有排氣冷卻。
